Lưu ý trước khi lắp đặt điều hòa VRV
Để hệ thống điều hòa trung tâm VRV hoạt động hiệu quả và có độ bền cao nhất. Bạn cần lưu ý một số điều sau:
Lưu ý
- Yêu cầu đơn vị hoặc nhân viên đủ điều kiện, kinh nghiệm để thực hiện cài đặt. Đừng cố cài đặt máy một mình.
- Thực hiện việc cài đặt theo hướng dẫn. Nếu cài đặt không đúng cách có thể dẫn đến rò rỉ nước, điện giật hoặc hỏa hoạn.
- Hãy chắc chắn rằng chỉ sử dụng các phụ kiện theo quy định và các bộ phận cho việc cài đặt.
- Lắp đặt điều hòa trên mặt bằng đủ mạnh để chịu được trọng lượng của thiết bị.
- Thực hiện việc lắp đặt điều hòa VRV được chỉ định sau khi tính đến gió mạnh, bão hoặc động đất.
- Đảm bảo rằng có mạch cấp nguồn riêng cho các thiết bị điều hòa này và tất cả hệ thống điện cần được thực hiện bởi nhân viên có trình độ theo các quy định, hướng dẫn cài đặt VRV.
- Đảm bảo rằng tất cả các hệ thống dây được bảo mật. Các dây chỉ định được sử dụng và không có lực bên ngoài nào tác động lên kết nối đầu cuối của dây. Nắp hộp các bộ phận điện có thể dẫn đến điện giật, cháy hoặc các thiết bị đầu cuối quá nóng.
- Trước khi bộ phận điện cảm biến hãy tắt máy.
- Dòng điện tăng cao từ sét hoặc các nguồn khác có thể gây hư hỏng cho điều hòa.
- Không chạm vào công tắc bằng ngón tay ướt.
Các địa điểm không được lắp điều hòa:
- Trong màn sương dầu khoáng hoặc phun dầu hoặc có hơi được tạo ra. Ví dụ như trong nhà bếp, các bộ phận nhựa có thể xấu đi và rơi ra hoặc dẫn đến rò rỉ nước.
- Nơi sản xuất khí ăn mòn, như khí axit sunfuric. Ăn mòn ống đồng hoặc các bộ phận hàn có thể dẫn đến rò rỉ môi chất lạnh.
- Gần máy móc thiết bị phát ra sóng điện từ. Sóng điện từ có thể làm nhiễu hoạt động của hệ thống điều khiển và kết quả có thể gây ra sự cố của thiết bị.
Hướng dẫn lắp đặt điều hòa trung tâm VRV chi tiết từng bước
Hướng dẫn lắp đặt điều hòa trung tâm VRV chi tiết từng bước
Hướng dẫn lắp đặt điều hòa trung tâm VRV chi tiết từng bước
Trước khi lắp đặt, phải đảm bảo thợ nắm được cấu tạo và sơ đồ nguyên lý hệ thống điều hòa trung tâm VRV đúng kĩ thuật để đảm bảo không xảy ra sai sót trong quá trình lắp đặt.
Sơ đồ nối dây hệ thống điều hòa trung tâm
Đọc thêm: [A – Z] thợ nào cũng cần nắm được
Tóm tắt 12 bước thi công đúng tuần tự, kĩ thuật:
Bước 1: Lắp đặt ống chờ qua tường (xà li xuyên tường).
Bước 2: Lắp đặt dàn lạnh giấu trần nối ống gió (FCU).
Bước 3: Lắp đặt ti treo, cùm treo, gối lót bảo vệ bảo ôn.
Bước 4: Lắp đặt ống ga, bảo ôn, dây điện.
Bước 5: Lắp đặt ống nước ngưng.
Bước 6: Lắp đặt ống gió.
Bước 7: Bọc bảo ôn.
Bước 8: Lắp đặt đi dây điều khiển.
Bước 9: Lắp đặt dàn nóng máy lạnh trung tâm.
Bước 10: Thử áp đường ống nito.
Bước 11: Hút chân không.
Bước 12: Nạp ga bổ sung điều hòa trung tâm.
Thông thường, dàn lạnh âm trần thường được sử dụng để lắp đặt hệ thống điều hòa trung tâm công suất lớn cho các tòa nhà. Dàn lạnh treo tường vẫn có thể sử dụng tại những phòng có diện tích bé. Chính vì vậy trong khi lắp đặt, thợ thường xuyên lắp đặt 2 loại dàn lạnh này.
Tuy vậy, dàn lạnh âm trần nối ống gió và cassette thường mang tính thẩm mỹ cao và được nhiều người lựa chọn hơn dàn lạnh treo tường.
.
Có hai loại điều hòa trung tâm được sử dụng phổ biến hiện nay là VRV và VRF. Để biết cách lắp đặt bạn có thể tham khảo quy trình sau đây.
1. Lắp đặt đường ống đồng
Lắp đặt đường ống đồng điều hoà trung tâm VRV
Đầu tiên, đội ngũ kỹ thuật sẽ nghiên cứu và đưa ra giải pháp lắp đặt ống đồng đảm bảo an toàn, tính thẩm mỹ cao và tiết kiệm nhất có thể. Tránh đường ống quá dài ảnh hưởng đến quá trình luân chuyển môi chất lạnh.
Một số lưu ý như sau:
- Tiêu chuẩn đường ống: Độ dày tối thiểu của ống từ 0.81mm (dày hơn các đường ống dân dụng khác). Các ống đồng cần được lựa chọn theo yêu cầu và tiêu chuẩn của thiết bị được lắp đặt, theo đúng hợp đồng đã kí với chủ đầu tư.
- Các ống đồng ra vào phải được bọc cách nhiệt riêng và bọc nylon chống ẩm.
- Sử dụng mối nối Refnet để hàn giữa các ống chính và ống nhánh để tránh oxy hóa đường hàn.
- Các ống đồng do đội kỹ thuật lắp đặt sẽ được đặt trên mái vị trí đặt dàn nóng, phải có nắp che, phải phủ một lớp sơn tĩnh điện bảo vệ.
Đọc thêm: Một số lưu ý trong quá trình.
2. Lắp đường ống xả nước
Khi đã hoàn tất việc lắp đặt ống đồng, bước tiếp theo là lắp đặt đường ống thoát nước. Làm tuần tự theo các bước như sau:
- Cần sử dụng loại ống nhựa PVC phù hợp với kích thước của máy (đúng với kích cỡ trong bản thiết kế đã lên)
- Đảm bảo ống chạy phải có độ dốc ít nhất là 1/100, cần được cách nhiệt cẩn thận.
- Thao tác lắp đường ống xả vào dàn lạnh theo bản thiết kế.
- Đường nước xả ở tất cả các dàn lạnh sẽ thoát tập trung dọc theo trục kỹ thuật lạnh, đồng thời cần có lỗ thông hơi phía trên cùng.
3. Lắp đặt dàn nóng và dàn lạnh
Lắp đặt dàn lạnh
Đội ngũ kỹ thuật của Điều hòa GTP sẽ xác định kích thước tâm lỗ móc áo, tắt công tắc sắt, sau đó lắp móc treo 04 ren Þ8, và tiến hành khóa móc treo bằng đai ốc M8.
Bắn ty treo giàn lạnh điều hoà trung tâm VRV
Dàn lạnh được cố định bằng đai ốc của khung máy. Bạn nên giữ cho mặt dưới của dàn lạnh và mặt dưới của trần cách nhau 10 mm và đặt nằm ngang để dàn lạnh dễ thoát hơi nước ngưng tụ lại. Sau khi kết nối ống đồng, lắp mặt nạ vào và điều chỉnh sao cho mặt nạ ở vị trí cân bằng nhất.
Lưu ý lắp đặt dàn lạnh
Khi lắp đặt dàn lạnh treo tường, đội ngũ kỹ thuật sẽ xác định vị trí và độ cao của máy, sau đó lắp tấm dàn lạnh vào tường, và cố định dàn lạnh vào tấm treo.

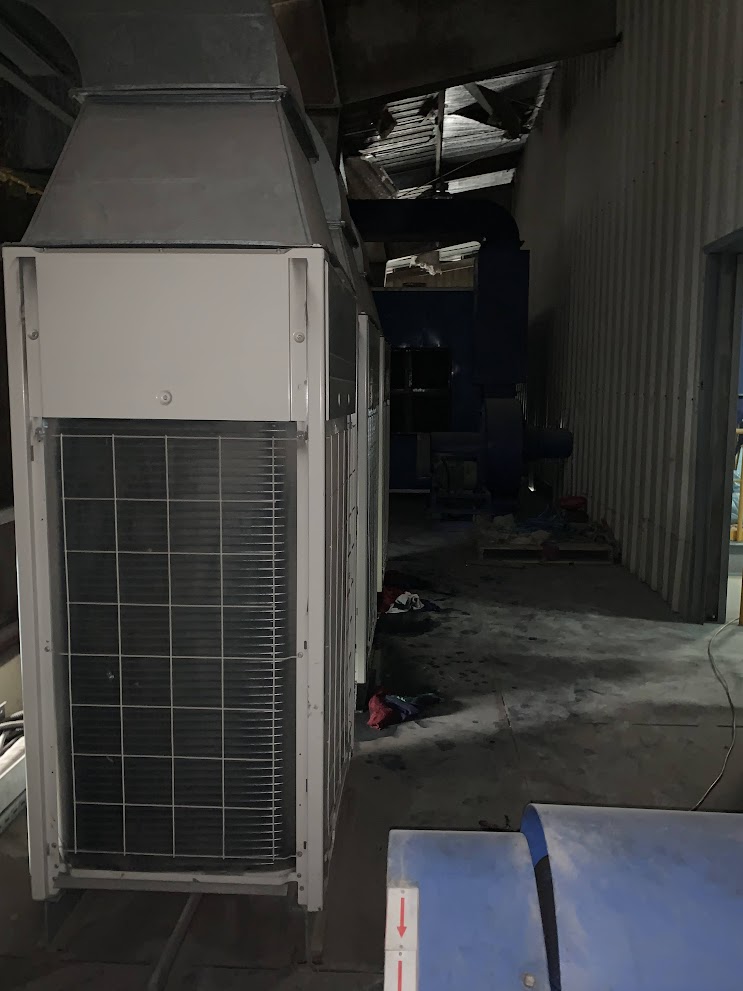

Lắp đặt dàn nóng
Cần phải đặt dàn nóng trên bệ bê tông theo khoảng cách quy định. Bạn phải chắc chắn độ cứng của bệ bởi vì dàn nóng VRV rất nặng, nếu xảy ra tình trạng vỡ, nghiêng đổ thì sẽ cực kì nguy hiểm. Lưu ý theo ảnh dưới đây:
Tiêu chuẩn đặt dàn nóng VRV
4. Lắp đặt hệ thống điện và chạy thử nghiệm để kiểm tra
- Nguồn điện vận hành điều hòa phải được đấu nối vào hệ thống điện chung của tòa nhà. Mỗi khu vực đặt dàn nóng sẽ lắp một bảng điện chính riêng để tiện việc sửa chữa, bảo trì, bảo dưỡng sau này và mỗi dàn nóng sẽ có một aptomat bảo vệ.
- Bạn nên lắp các bảng điện bằng thép nhẹ cán mỏng với độ dày tối thiểu là 1 mm ở từng khu vực của dàn nóng để tiện cho việc sửa chữa, bảo dưỡng.
- Lưu ý khéo léo chỉnh các dường dây chạy trong bảng điện có trật tự nhất định với các điểm lộ và các đầu nối. Đường dây phải được cố định chắc chắn che chắn không để lộ dây
Khi thực hiện kiểm tra hệ thống điều hòa trung tâm VRV, bạn nên:
- Đo cách điện các tuyến cáp động lực và ở điều khiển.
- Đo tiếp thông mạch các tuyến cáp động lực, đấu nối vào các thiết bị và điều khiển.
- Thử xì hệ thống đường ống dẫn gas xem có bị hở, xì ra ngoài hay không.
- Cấp nguồn cho bộ điều khiển trung tâm VRV và thiết lập địa chỉ cho từng remote.
Đánh giá cảm quan độ mát và phải đo bằng máy chuyên dụng
Sau khi hoàn thành các bước trên, bạn hãy chạy thử nghiệm để xác nhận và bật bộ điều khiển trung tâm để đặt địa chỉ cho mỗi bộ điều khiển.
5. Nghiệm thu, bàn giao
- Đầu tiên, thực hiện hướng dẫn, bảo trì hệ thống chi tiết cho khách hàng, chủ đầu tư.
- Sau đó nghiệm thu và tiến hành bàn giao cho chủ đầu tư.
